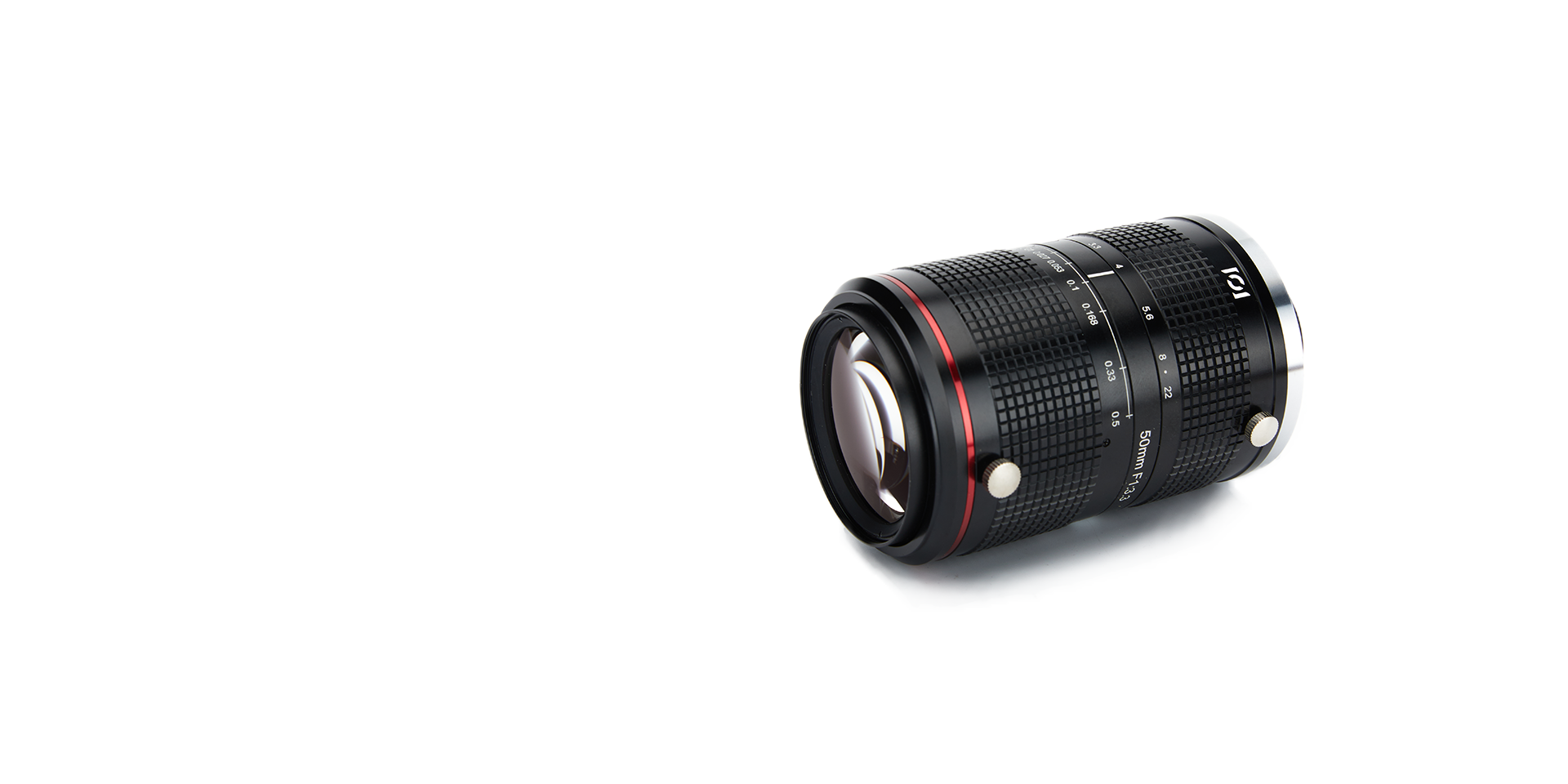

MF5013A
1.2亿大靶面镜头
全视场均匀成像、超大倍率范围
能满足更多不同的视野要求
支持 0.01X-0.5X 倍率范围
专为面板行业而生，影像从未如此清晰
适用于 OLED 屏幕检测，小至电子手表屏，
大至电视屏，让屏幕缺陷无所遁形
Email 申请报价
基本参数
焦距（mm） 50 最大像面 φ48
F.NO 3.3-22 TV畸变 ﹤0.02%
倍率范围（X） 0.01X-0.5X 标准倍率（X） 0.1X
工作距离（mm） 517.8 法兰距离（mm） 46.5
镜头接口 F-Mount 滤镜螺纹 M58×P0.75
尺寸 φ74×（109.3-132.3）
产品推荐
1.5 亿大靶面镜头

行业首款 1.5 亿像素镜头 MS5515A 能实现超大靶面（φ66.7mm） 全视场均匀成像，同时满足高精度像元（3.76um）的需求 MS5515A 支持 0.01X-0.5X 倍率范围变化

1.5亿 大靶面镜头

适用于 OLED 屏幕检测，小至电子手表屏， 大至电视屏，让屏幕缺陷无所遁形

29MP 大靶面镜头

可适配 4K 线扫相机，对应 5μ/7μ 像元 光学性能优于单反镜头 适用于印刷包装检测

结构图
相关应用
OLED检测
OLED detection
手表屏检测
Watch screen detection
电视大屏检测
TV large screen detection
3C手机点亮检测
3c mobile phone light detection
