LS1675A

16K3.5μ线扫镜头

16K3.5μ LINE SCAN LENS

专为 16K3.5μ 超高精细线扫相机而开发

满足 3.5µ 的解像力，镜头实际分辨率
可达到 160lp/mm
最大像面可达 66mm，兼容 12K5μ 相机
光学畸变小于0.0008%
大通光量设计可达 F3.8

基本参数

焦距（mm）	100	F.NO	3.8-16
TV畸变	0.0008%	倍率范围（x）	0.7-0.8
标准倍率（x）	0.75	工作距离（mm）	220.8
共轭距离（mm）	444.8	法兰距离（mm）	180.5
镜头接口	V-Mount（φ49）	滤镜螺纹	M45×P0.5
中心解像	200lp/mm	周边解像	160lp/mm
尺寸	φ55.7	重量（g)	325

产品推荐

4K 线扫镜头

标准焦段及倍率可供选择倍率覆盖 0.02x-0.33x V-Mount，灵活适配不同接口相机适用于印刷包装检测

4K 线扫镜头

系列倍率覆盖 0.02X-0.33X V-Mount，灵活适配不同接口相机适用于印刷包装检测

4K 线扫镜头

系列倍率覆盖 0.02X-0.33X V-Mount，灵活适配不同接口相机适用于印刷包装检测

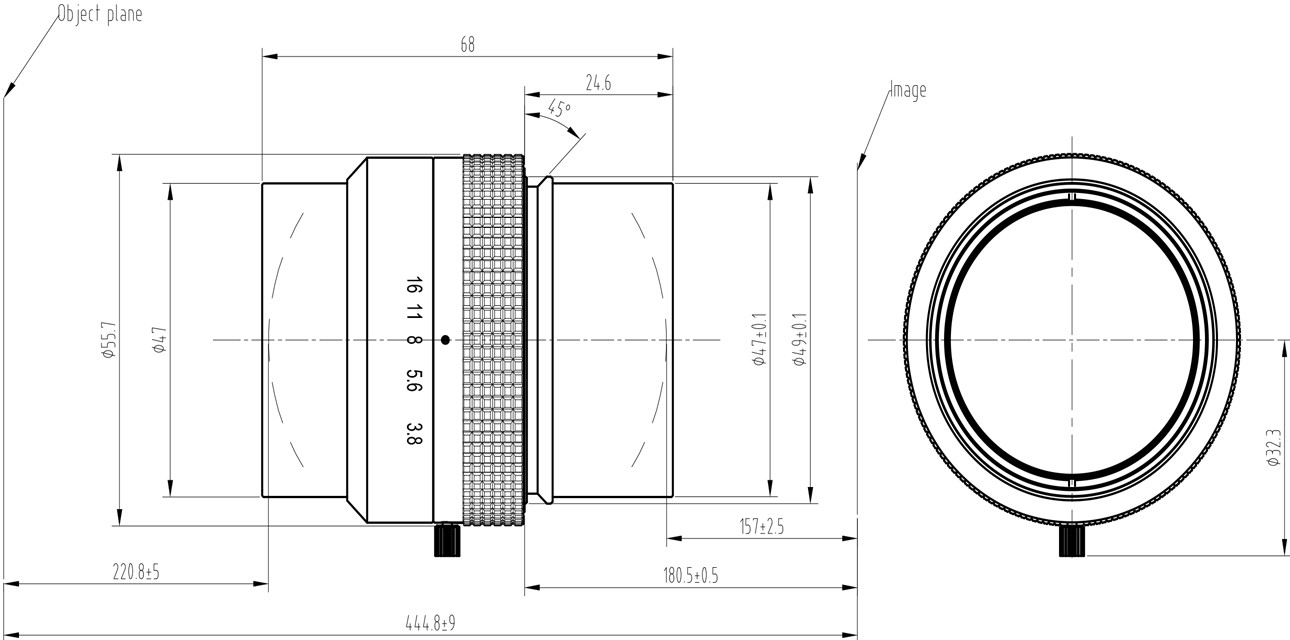

结构图
